iPhone bỗng dưng không sạc được, không lên nguồn, hoặc tự động tắt nguồn dù pin vẫn còn – đó là những triệu chứng điển hình của lỗi IC nguồn. Là một chuyên gia sửa chữa điện thoại với hơn 15 năm kinh nghiệm, Bài viết này không chỉ giúp bạn nhận diện chính xác tình trạng hư hỏng mà còn hướng dẫn quy trình thay thế IC nguồn đúng chuẩn, tránh những rủi ro thường gặp.
IC nguồn (Power Management IC – PMIC) là linh kiện chịu trách nhiệm điều tiết điện áp, quản lý sạc, và phân phối năng lượng đến toàn bộ các linh kiện trên bo mạch chủ iPhone. Khi linh kiện này gặp vấn đề, máy sẽ rơi vào trạng thái “chết lâm sàng”. Hiểu rõ bản chất lỗi và cách khắc phục sẽ giúp bạn tiết kiệm thời gian, chi phí sửa chữa và tránh làm hỏng thêm các thành phần khác.
IC nguồn trên iPhone là một chip tích hợp có kích thước rất nhỏ, thường được đặt gần khu vực cổng sạc hoặc vi xử lý. Nó thực hiện nhiều chức năng cùng lúc: chuyển đổi điện áp từ pin sang các mức khác nhau cho từng bộ phận, kiểm soát dòng sạc, giám sát nhiệt độ và bảo vệ quá áp. Vì hoạt động liên tục với cường độ cao, IC nguồn rất dễ bị tổn thương.
Nguyên nhân phổ biến dẫn đến lỗi IC nguồn:
Sạc không chính hãng – Bộ sạc kém chất lượng tạo ra dòng điện không ổn định, gây sốc điện cho IC.
Vào nước hoặc ẩm – Nước gây chập chân linh kiện, ăn mòn các mối hàn dưới IC.
Rơi vỡ – Lực tác động mạnh có thể làm bong các viên bi hàn (BGA) hoặc nứt vỏ chip.
Nhiệt độ cao kéo dài – Chơi game nặng, sạc khi máy nóng làm giảm tuổi thọ IC.
Lỗi thiết kế từ nhà sản xuất – Một số dòng iPhone (ví dụ iPhone 6 series) có tỷ lệ lỗi IC nguồn cao hơn do thiết kế nguồn yếu.
Dấu hiệu nhận biết lỗi IC nguồn bao gồm: máy không sạc được dù cắm sạc vẫn thấy biểu tượng sạc, sạc rất chậm, hao pin nhanh, tự tắt nguồn khi sử dụng, không lên nguồn sau khi hết pin, hoặc máy nóng bất thường ở khu vực bo mạch.
Các bước chẩn đoán trước khi sửa lỗi IC nguồn
Không phải trường hợp iPhone không lên nguồn nào cũng do IC nguồn. Thợ sửa chữa cần kiểm tra kỹ lưỡng để loại trừ các nguyên nhân khác như pin hỏng, lỗi cáp sạc, hỏng jack sạc, hay chết mainboard do chập mạch.
Kiểm tra bằng đồng hồ đo dòng (ampe kế)
Cắm máy vào nguồn DC (thường dùng nguồn 5V/2A). Nếu dòng khởi động ở mức 0A hoặc dao động bất thường, rất có thể IC nguồn đang gặp vấn đề. Máy bình thường sẽ có dòng khoảng 0.01-0.02A ở chế độ tắt và tăng dần khi khởi động.
Kiểm tra nhiệt độ bằng camera nhiệt hoặc cảm nhận tay
IC nguồn bị chập thường phát nhiệt cục bộ rất nhanh khi cấp nguồn. Dùng tay hoặc camera nhiệt để xác định điểm nóng. Nếu IC nguồn nóng hơn các linh kiện xung quanh đáng kể, đây là dấu hiệu chắc chắn cần thay thế.
Đo các điểm test (test point) trên bo mạch
Các điểm test như PP_BATT_VCC, PP3V0_TRISTAR, PP1V8_SDRAM… nếu mất điện áp hoặc sai giá trị, hướng đến lỗi IC nguồn hoặc các tụ liên quan. Sử dụng máy hiện sóng (oscilloscope) để kiểm tra xung clock từ IC nguồn đến CPU.
Triệu chứng
Khả năng IC nguồn hỏng
Cần kiểm tra thêm
Không sạc nhưng nhận biết có sạc
Cao (IC sạc tích hợp trong PMIC)
Cổng Lightning, cáp sạc
Không lên nguồn, dòng 0A
Rất cao
Pin, bảo vệ nguồn
Sạc chậm, máy nóng khi sạc
Trung bình
Pin, IC sạc
Tự tắt nguồn ngẫu nhiên
Cao
Pin, cảm biến nhiệt
Cách sửa iPhone bị lỗi IC nguồn: Toàn bộ quy trình thay thế
Việc thay thế IC nguồn đòi hỏi dụng cụ chuyên dụng và tay nghề cao. Người dùng thông thường không nên tự thực hiện nếu chưa có kinh nghiệm hàn BGA.
Dụng cụ cần chuẩn bị
Máy hàn nhiệt (hot air station) có kiểm soát nhiệt độ chính xác
Mỏ hàn (soldering iron) đầu nhỏ
Kem hàn (solder paste) chất lượng cao
Thiếc hàn (solder wire) 0.3mm
Flux (nhựa thông) loại không chứa axit
Kẹp gắp linh kiện
Máy hút chì hoặc bấc hàn đồng
IC nguồn mới tương thích (cùng mã IC, cùng phiên bản)
Kính hiển vi (microscope) ưu tiên độ phóng đại 10x-40x
Nguồn DC (lab power supply) để test
Quy trình từng bước
Bước 1: Tháo máy và cách ly bo mạch

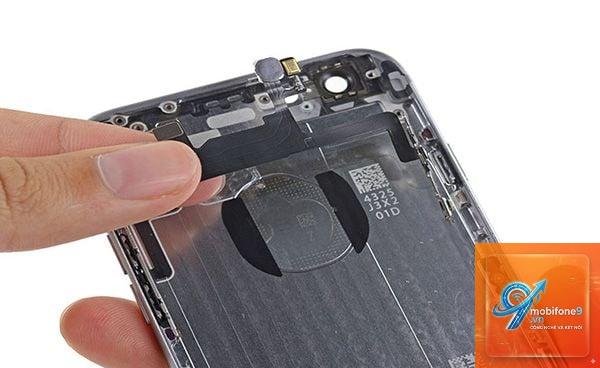

Mở iPhone bằng dụng cụ chuyên dụng, tháo pin trước để tránh chập cháy. Dùng băng dính chịu nhiệt che chắn các linh kiện xung quanh IC nguồn, đặc biệt là CPU và các IC nhỏ dễ bị ảnh hưởng bởi nhiệt.
Bước 2: Hút chì (desoldering) IC cũ
Phủ flux lên IC nguồn. Dùng máy hàn nhiệt đặt nhiệt độ khoảng 350-380°C (tùy loại IC, thường 360°C là vừa), tốc độ gió 3-5. Di chuyển đều trên bề mặt IC khoảng 20-30 giây cho đến khi thiếc chảy lỏng hoàn toàn. Dùng kẹp nhẹ nhàng nhấc IC ra. Lưu ý không dùng lực quá mạnh vì có thể làm bong pad dưới IC.
Bước 3: Vệ sinh pad và kiểm tra bo mạch
Sau khi lấy IC ra, dùng bấc hàn đồng và mỏ hàn nhẹ nhàng làm sạch các chân pad. Rửa sạch bằng cồn isopropyl. Dùng kính hiển vi kiểm tra xem pad có bị bong, đứt hoặc chập không. Nếu pad hỏng, cần gắn lại dây nối (jumper wire) trước khi hàn IC mới.
Bước 4: Đóng chì IC mới (balling)
Dùng stencil (khuôn in) phù hợp với kích thước IC nguồn. Phết kem hàn hoặc sắp xếp các viên bi thiếc (solder balls) vào stencil, dùng máy hàn nhiệt hoặc bếp hồng ngoại để nấu chảy. Đảm bảo các viên bi đều nhau, không bị dính vào nhau.
Bước 5: Hàn IC mới lên bo
Phủ flux lên vùng pad. Đặt IC đã đóng chì đúng vị trí. Dùng máy hàn nhiệt với nhiệt độ thấp hơn một chút (khoảng 340-360°C) và gió nhẹ (tốc độ 2-3). Khi thiếc chảy, IC sẽ tự động căn chỉnh nhờ sức căng bề mặt. Dùng kim hoặc kẹp gõ nhẹ để kiểm tra độ ổn định. Tắt nhiệt, để nguội tự nhiên.
Bước 6: Kiểm tra và lắp ráp
Dùng nguồn DC cấp điện cho bo mạch, đo các điểm test để xác nhận điện áp đầu ra đúng. Kiểm tra dòng khởi động. Nếu mọi thứ bình thường, lắp pin, màn hình và chạy thử nghiệm các chức năng: sạc, hoạt động bình thường, không nóng quá mức.
Những sai lầm thường gặp khi thay IC nguồn
Ngay cả những thợ có kinh nghiệm đôi khi cũng mắc phải các lỗi sau, khiến bo mạch hỏng nặng hơn.
Nhiệt độ quá cao hoặc quá thấp – Nhiệt cao làm cháy IC hoặc bong pad, nhiệt thấp không đủ làm chảy thiếc, dễ làm vỡ chip khi kéo.
Không vệ sinh flux kỹ – Flux dư thừa có thể gây rỉ mòn, chập mạch về lâu dài.
IC thay thế không tương thích – Một số dòng iPhone cùng tên nhưng khác phiên bản (ví dụ iPhone X A1865 và A1901) có IC nguồn khác nhau. Dùng sai gây lỗi nặng.
Không kiểm tra tụ lọc đầu ra – Đôi khi IC nguồn hỏng do tụ lọc bị chập, nếu chỉ thay IC mà không thay tụ sẽ hỏng lại ngay.
Hàn không chín (cold solder joint) – Các chân hàn không kết nối tốt dẫn đến điện trở cao, gây nóng, máy hoạt động chập chờn.
Lưu ý quan trọng khi thực hiện cách sửa iPhone bị lỗi IC nguồn
Sửa lỗi IC nguồn không chỉ là thay chip, mà đòi hỏi sự tỉ mỉ và am hiểu sâu về sơ đồ mạch. Một vài lưu ý mà tôi đúc kết trong suốt 15 năm hành nghề:
Sử dụng IC nguồn từ máy cùng đời hoặc linh kiện mới 100% – IC tháo từ máy cũ có thể đã yếu, dễ hỏng lại.
Kiểm tra toàn bộ đường nguồn – Sau khi thay IC, nên kiểm tra các đường điện áp chính: PP3V0, PP1V8, PP1V2… để chắc chắn không có đường nào bị chập.
Không dùng sạc nhanh sau khi sửa – Nên dùng sạc 5V/1A trong vài ngày đầu để IC nguồn mới hoạt động ổn định.
Sao lưu dữ liệu trước khi sửa – Nếu máy còn hoạt động, hãy sao lưu vì quá trình hàn có thể làm mất dữ liệu nếu xảy ra sự cố.
Tìm đến trung tâm uy tín nếu không tự tin – Chỉ nên tự làm nếu bạn có đủ thiết bị và kỹ năng. Lỗi trong quá trình thay có thể làm hỏng mainboard không thể cứu chữa.
So sánh chi phí và rủi ro: Tự sửa vs mang đến trung tâm
Tiêu chí
Tự sửa tại nhà
Mang đến trung tâm sửa chữa
Chi phí (dụng cụ + IC)
2-5 triệu đồng nếu mua dụng cụ; rẻ hơn nếu đã có sẵn
500k – 1.5 triệu đồng tùy dòng máy
Thời gian
3-6 tiếng (kể cả chuẩn bị)
1-2 ngày
Rủi ro
Cao: dễ làm hỏng bo mạch, mất dữ liệu
Thấp nếu chọn đúng nơi uy tín
Bảo hành
Không có
30-90 ngày
Độ chính xác
Phụ thuộc tay nghề
Cao nhờ máy móc chuyên dụng
Kết luận: Nếu bạn chưa từng hàn BGA hoặc không có kinh nghiệm với mainboard iPhone, việc tự thay IC nguồn là một canh bạc. Tôi khuyên bạn nên mang máy đến các tiệm uy tín có máy hàn hồng ngoại, kính hiển vi và thợ lành nghề.
Câu hỏi thường gặp về lỗi IC nguồn trên iPhone
Làm sao biết chắc chắn iPhone bị lỗi IC nguồn mà không phải lỗi khác?
Cách chính xác nhất là đo dòng khởi động và kiểm tra nhiệt độ. Nếu cấp nguồn DC thấy dòng 0A hoặc rất nhỏ, đồng thời IC nguồn nóng nhanh gần như ngay lập tức, đó là dấu hiệu chập IC nguồn. Cũng có thể dùng máy hiện sóng kiểm tra các đường điện áp và tín hiệu boot từ CPU.
Thay IC nguồn có ảnh hưởng đến hiệu năng hay pin không?
Nếu thay đúng IC tương thích và hàn tốt, máy sẽ hoạt động bình thường. Hiệu năng và thời lượng pin không thay đổi so với nguyên bản. Tuy nhiên, nếu IC kém chất lượng hoặc hàn không chuẩn, có thể gây hao pin, sạc chậm hoặc nóng máy.
Sau khi thay IC nguồn, máy có bị mất dữ liệu không?
Quá trình thay IC nguồn không tác động đến bộ nhớ NAND hay SSD, nên dữ liệu vẫn giữ nguyên. Nhưng nếu trong lúc thao tác xảy ra chập mạch hoặc nguồn điện không ổn định, có thể ảnh hưởng đến mainboard và gây mất dữ liệu. Luôn sao lưu trước khi sửa.
Chi phí thay IC nguồn iPhone bao nhiêu tiền?
Giá tham khảo tại Việt Nam: iPhone 6/6 Plus từ 400k-700k, iPhone 7/7 Plus: 600k-1 triệu, iPhone 8/X: 700k-1.2 triệu, iPhone 11 trở lên có thể từ 1-2 triệu đồng, tùy thợ và bảo hành.
Có thể thay IC nguồn iPhone bằng IC tương đương từ model khác không?
Tuyệt đối không. Mỗi model iPhone có thiết kế PMIC khác nhau, thường là các chip như: 338S00105, 338S00340, 338S00430… Phải dùng đúng mã IC của từng dòng, nếu không sẽ không tương thích về điện áp và giao tiếp với CPU.
Kết luận
Cách sửa iPhone bị lỗi IC nguồn không phải là việc dễ dàng, nhưng với hướng dẫn chi tiết này, hy vọng bạn đã hiểu rõ bản chất vấn đề, các bước chẩn đoán và quy trình thay thế. Quan trọng nhất là đánh giá đúng tình trạng máy và kỹ năng của bản thân. Nếu bạn là thợ mới vào nghề, hãy tập luyện trên bo mạch hỏng trước khi thực hiện trên máy thật. Nếu bạn là người dùng cuối, hãy tìm đến các trung tâm sửa chữa uy tín để đảm bảo an toàn cho chiếc iPhone của mình.
Việc bảo trì đúng cách: chỉ sạc bằng bộ sạc chính hãng, tránh sử dụng máy khi nhiệt độ quá cao, và hạn chế rơi rớt sẽ giúp kéo dài tuổi thọ của IC nguồn. Đầu tư cho kiến thức và kỹ thuật là đầu tư bền vững cho việc sửa chữa và bảo vệ thiết bị của bạn.
